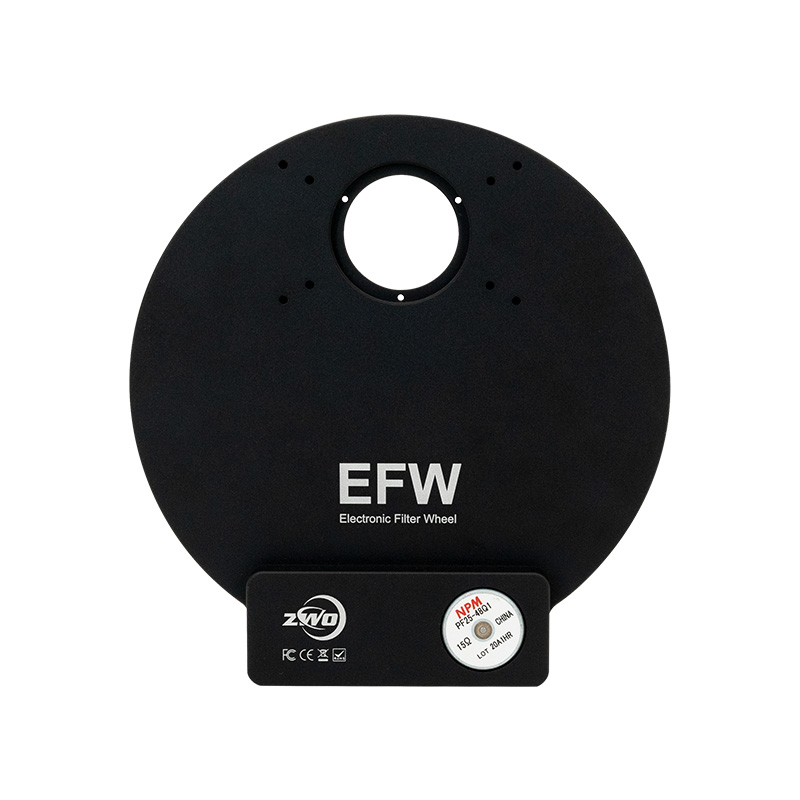

電動フィルターホイール EFW 7×36mm（新型）

ZWオプティカル（ZWO）

価格：￥51,000 (税込)
1点在庫あり。
出荷：通常24時間以内
配送：ゆうパック（3万円＋税以上のお買い上げで送料無料）
商品コード：zwofil05
登録日：2016年11月14日
入荷日：2024年3月12日
送料無料
2 年保証

製品の説明

ZWO 電動フィルターホイール EFW 7×36mmが新型になりました。若干大きくなり、様々な接続方法に対応するために新たなネジ穴が追加されています。

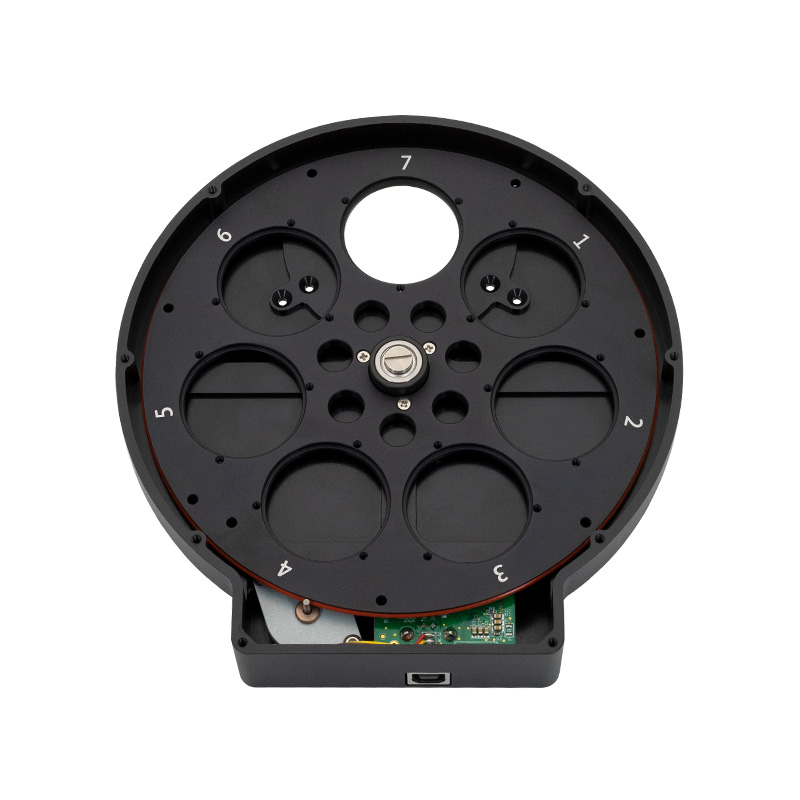

EFW内部には7つのスロットがあり、LRGBとSAOの7枚が同時に取り付けられます。

機械的特性

本体はアルミブロックからのCNC削り出しで、厚さ20mmと薄型です。EFWの心臓部には日本のNPM社製の高品質なステッッピングモーターを使用し、高い信頼性を得ました。撮影時には、EFWを反時計回り、または時計回りに回転させ、最短時間でフィルターを選択することができます。

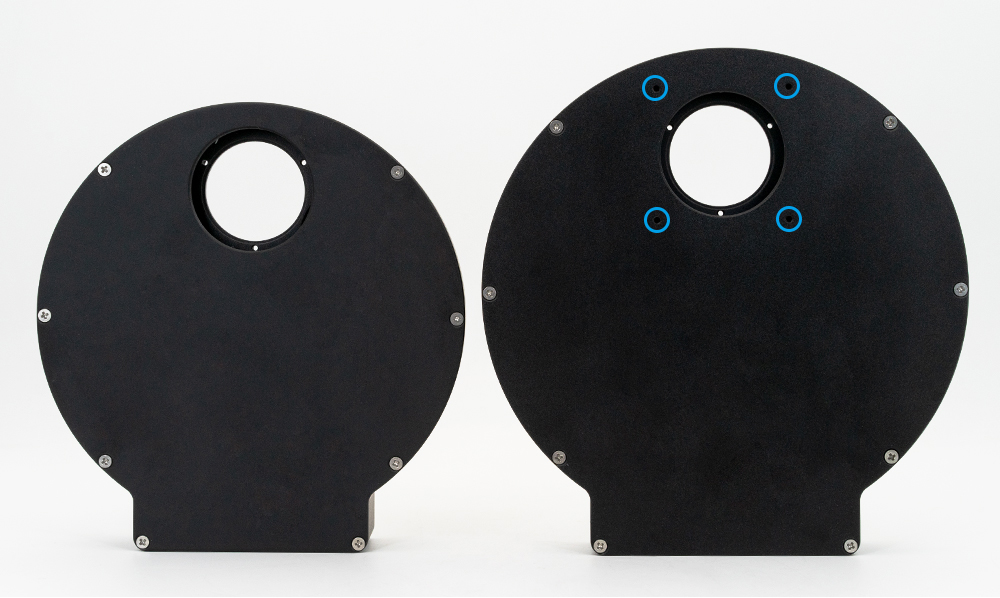

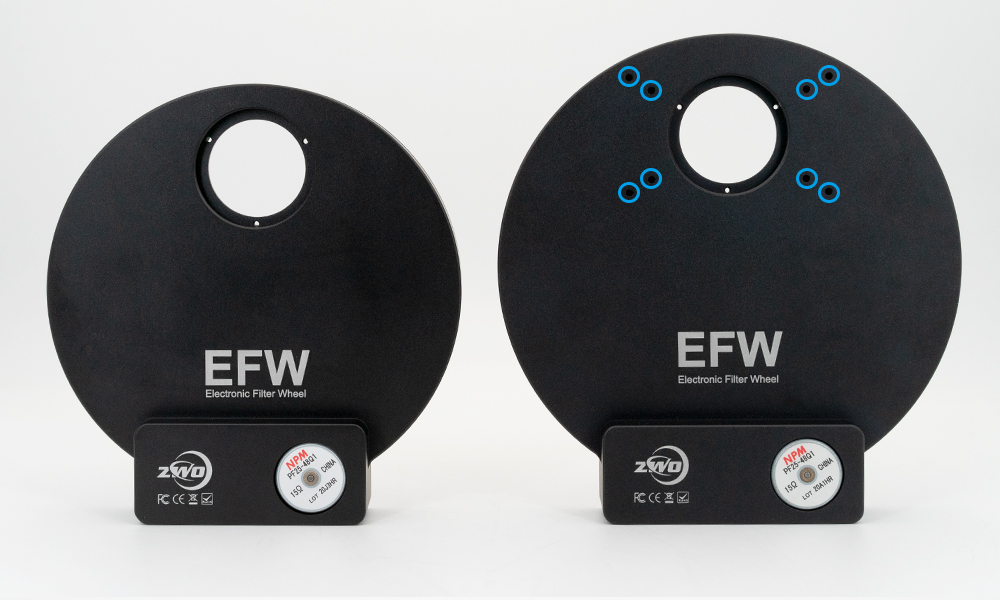

比較

元の36mmEFWと比較すると、新しいEFWはサイズが大きいことがわかります。フロントカバーとバックカバーにあるネジ穴で36mm EFWを直接カメラに接続でき、フィルターをセンサーに近づけるだけでなく、M68 OAGと組み合わせることも可能にします。

電源

電源ケーブルは不要で、USBケーブル1本で接続できます。このEFWの消費電力は約120mAh（5V）で、ASI冷却カメラのUSBハブから供給できます。

フィルターの互換性

ZWO 36mmフィルターはすべて使用可能です。

それ以外のフィルターを使用する場合は、フィルターの厚さが1.5mmから3.0mm（フィルターフレームの厚さは1.8mm）であることを確認してください。

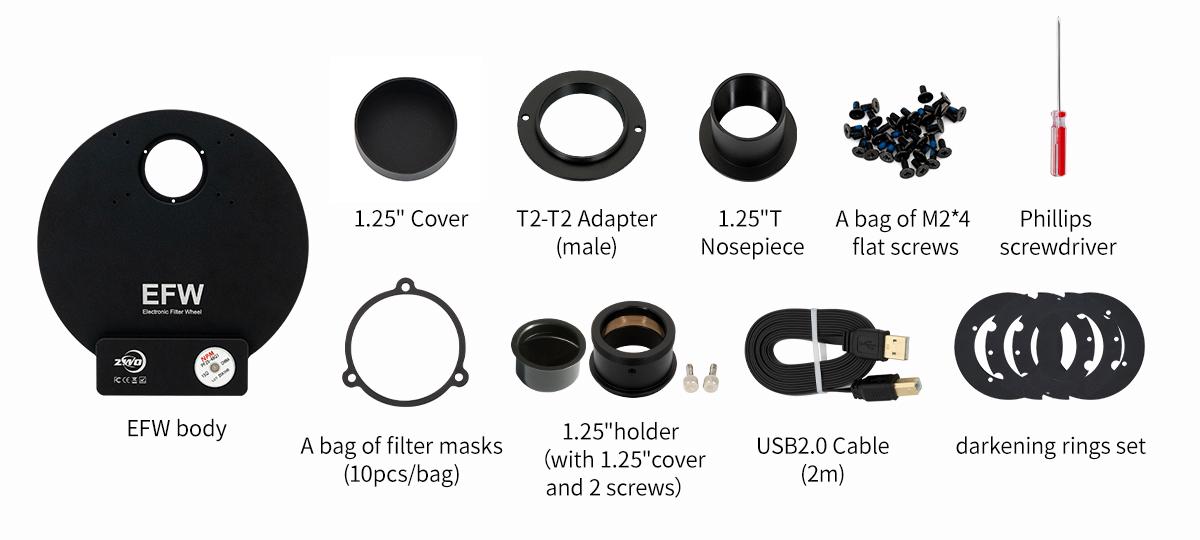

製品の内容

光漏れ対策リング

フィルターホイールとカメラの隙間で発生する光漏れを解決できます。

仕様
外径：88mm
内径：55mm（2枚）／58mm（2枚）
厚み：≦0.2mm
合計4枚

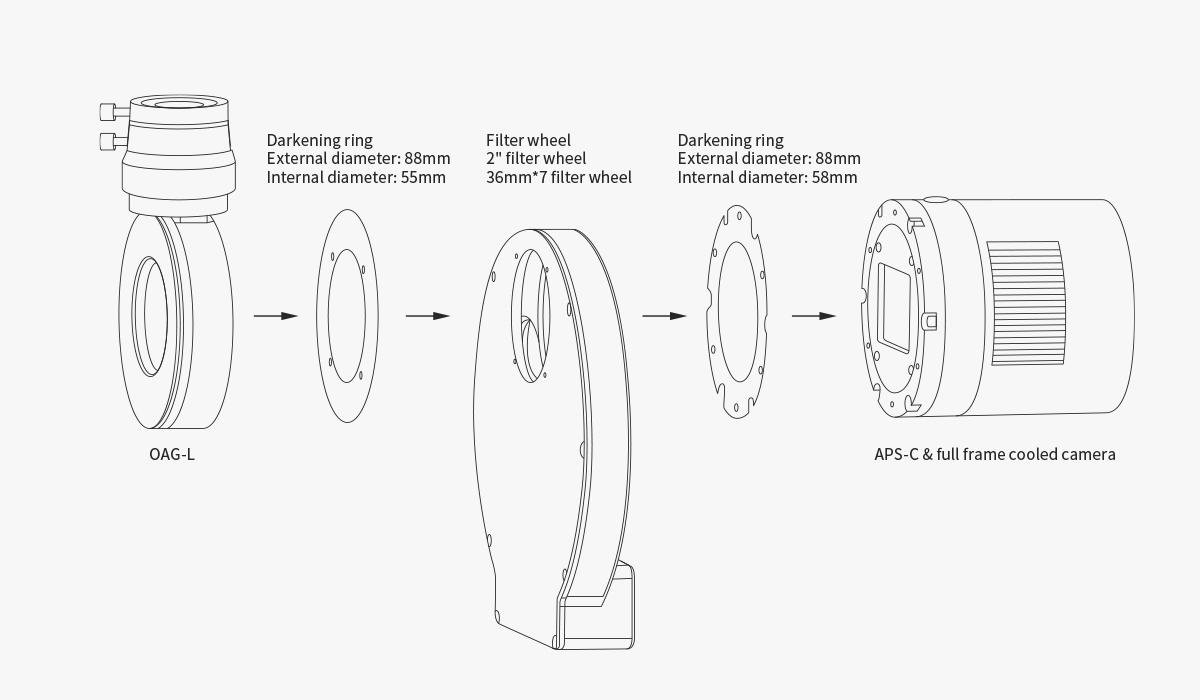

取り付け方

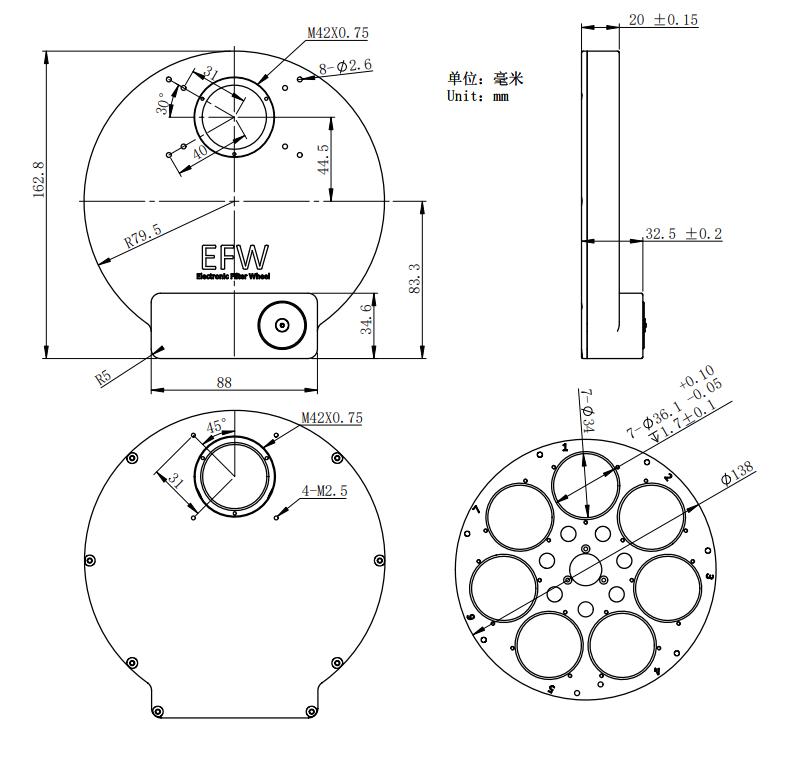

各部の寸法

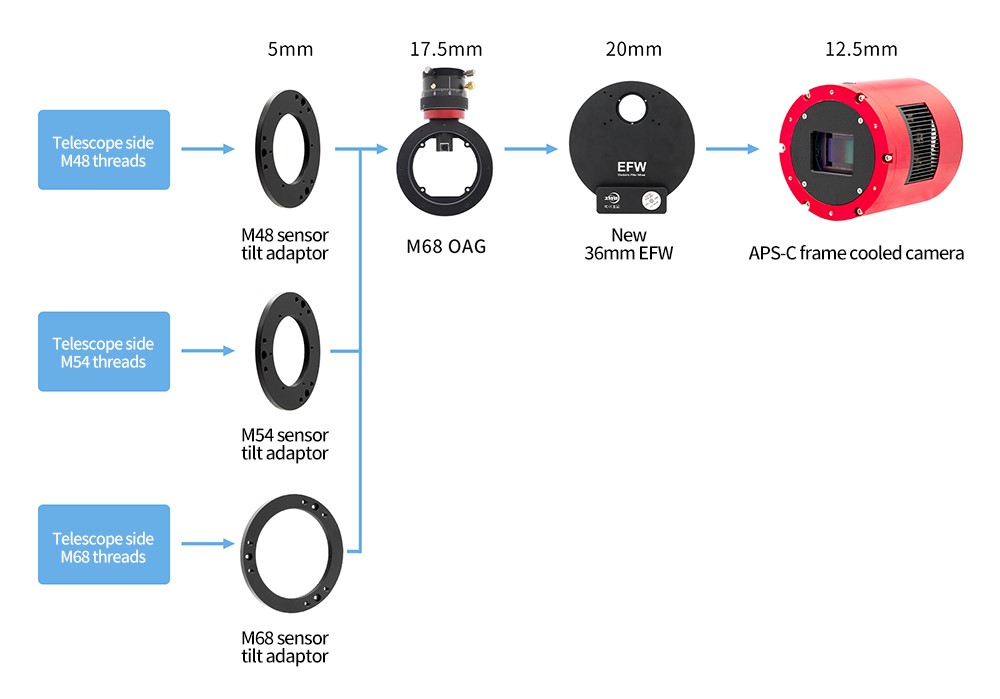

55mmバックフォーカスの接続例

36mmEFWとASIカメラの接続方法の例です。

EFWのトラブルシューティング

1. EFWが動きかけても正しい位置にならない場合

1）フィルターが厚すぎます。フィルターは厚さが7mm未満（ネジ部を含まず）でなければならず、ネジ部は厚さが3mm未満でなければなりません。

2）フィルターを固定するために使われたM2ねじが長すぎるとホイールは引っかかります。

3）望遠鏡かカメラのTマウントのM42ネジ部が長すぎるとフィルタホイール内に突き出し、フィルターまたはホイールにぶつかって引っかかります。

2. EFWが回転したまま止まらない、あるいは間違った場所で止まる場合

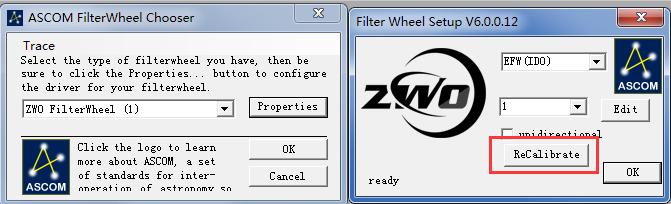

ZWO EFWは赤外線センサーを使用してホイールの位置をチェックします。センサーが誤動作した場合は、通常ASCOMドライバーでEFWを再調整することで解決できます。ASCOMドライバーインターフェースで「ReCalibrate」をクリックしてください。この操作を実行すると最大60秒かかります。

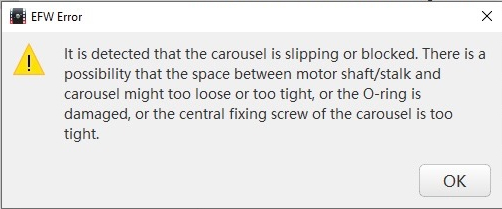

3. 下のエラーが出て停止する場合

フィルターホイールを使用するときは内部バランスを保つことが非常に重要です。フィルターの重量や分布はバランスに影響を与えます。フィルターの間隔をあけて均等に配置することをお勧めします。例えば7ポジションのEFWに4枚だけ取り付ける場合、スロット1・3・5・7に取り付けると、EFWはスムーズに機能します。
